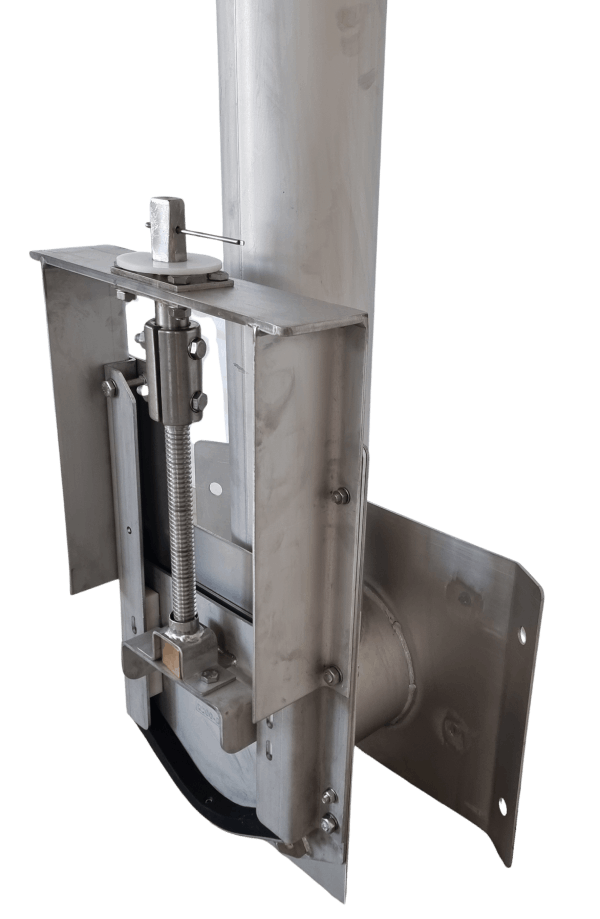

Drosselschieber mit integriertem Notüberlauf
Unsere Drosselschieber mit integriertem Notüberlauf verbinden eine definierte Abflussbegrenzung mit einem projektspezifisch ausgelegten Notüberlauf.
Die TESACO-Lösung basiert auf einem vollwertigen Drosselschieber aus Edelstahl und eignet sich als Alternative zu klassischen Loch-, Abfluss- und Rasterdrosseln.
Auch für Rundschächte wird die komplette Einheit bereits im Werk vormontiert und muss vor Ort nur noch am Bauwerk befestigt werden.
- So funktioniert es
Funktionsweise
Der Drosselschieber begrenzt den Abfluss durch eine definierte Öffnung der Schieberplatte. Die erforderliche Drosselöffnung wird anhand von Nennweite, Einstauhöhe und gewünschter Abflussmenge ermittelt.
Steigt der Wasserspiegel über die festgelegte Einstauhöhe, wird zusätzlich Wasser über den integrierten Notüberlauf abgeführt. Die Höhe des Notüberlaufs wird individuell entsprechend der gewünschten Überlaufhöhe festgelegt.
Für Wartungs- und Reinigungsarbeiten kann der Drosselschieber vollständig geöffnet werden.
Digitale Planungshilfen
Für Planung und Auslegung stehen Ihnen folgende Werkzeuge zur Verfügung:
Durchflussrechner
Ermittlung der erforderlichen Drosselöffnung anhand von Nennweite, Einstauhöhe und gewünschter Abflussmenge.
Planungszeichnung PZ-R-M-006

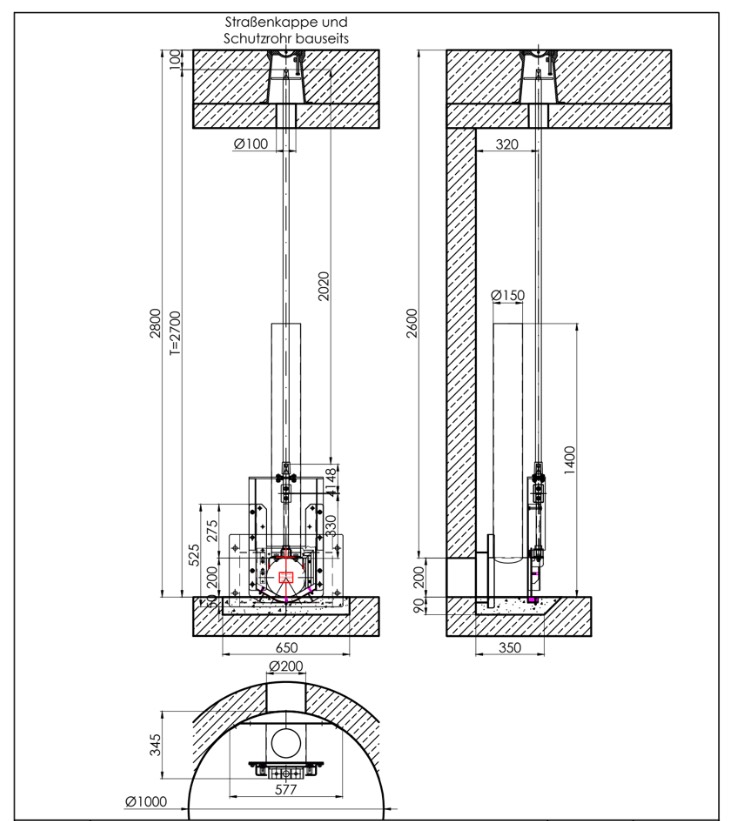

Ausfüllbare PDF-Planungszeichnung für Drosselschieber mit integriertem Notüberlauf im Rundschacht. Sie zeigt Schachtadapter, Drosselschieber, Notüberlauf, Traverse und Betätigung und kann direkt als Grundlage für Planung, Anfrage oder Bestellung verwendet werden.
Leistungsmerkmale
- Drosselschieber aus Edelstahl: Vollwertiger Drosselschieber mit Rahmen und Schieberplatte aus Edelstahl. Typischer Standardbereich DN150 bis DN500, weitere Nennweiten auf Anfrage.
- Einstellbarer Drosselquerschnitt: Die gewünschte Drosselöffnung wird über die Schieberplatte eingestellt. Für Wartungs- und Reinigungsarbeiten kann der Schieber vollständig geöffnet oder geschlossen werden.
- Integrierter Notüberlauf: Der Notüberlauf ist konstruktiv in die Drosselschieber-Einheit integriert. Die Höhe des Notüberlaufs wird individuell festgelegt. Auch die Nennweite des Notüberlaufs kann projektspezifisch angepasst werden.
- Komplett vormontierte Einheit: Schachtadapter, Notüberlauf, Drosselschieber, Traverse und Betätigung werden bereits bei TESACO vollständig vormontiert. Die komplette Einheit wird als ein Teil geliefert und muss nur noch an der vorgesehenen Schachtwand befestigt und zum Bauwerk abgedichtet werden.
- EPDM-Dichtung: Die Schieber werden standardmäßig mit EPDM-Dichtung ausgeführt. Die Dichtung ist austauschbar und kann bei Bedarf auch im eingebauten Zustand ersetzt werden.
- Edelstahl 1.4301 oder 1.4571: Je nach Projekt stehen die Werkstoffe 1.4301 und 1.4571 zur Verfügung. Weitere Werkstoffe wie 1.4404 sind auf Anfrage möglich.
Betätigung über Vierkant
Standardmäßig erfolgt die Betätigung über einen Vierkant.
Der Bedienvierkant kann direkt oberhalb des Schiebers beziehungsweise auf der Traverse angeordnet werden. Bei größeren Einbautiefen kann die Betätigung über ein zusätzliches Gestänge bis Oberkante Bauwerk oder bis in eine Straßenkappe verlängert werden.
Rundschacht oder gerade Betonwand
Die typische Anwendung ist der Einbau in Rundschächten mit passendem Schachtadapter. Standardmäßig werden Lösungen für Rundschächte DN1000, DN1200, DN1500 und DN2000 vorgesehen.
Alternativ kann der Drosselschieber mit integriertem Notüberlauf auch direkt an einer geraden Betonwand eingesetzt werden.
Alternative zu Rasterdrosseln
In Ausschreibungen für Drosselbauwerke werden häufig Rasterdrosseln, Lochdrosseln oder PE-Abflussdrosseln für den Einbau in Rundschächten vorgesehen.
TESACO bietet für solche Anwendungen eine alternative Lösung aus Edelstahl. Statt einer Kunststoff-Abflussdrossel werden ein vollwertiger Drosselschieber, Notüberlauf, Schachtadapter und Betätigung als komplette Einheit auf das Bauwerk abgestimmt.
Ist in einem Leistungsverzeichnis beispielsweise eine REHAU RAUSIKKO Rasterdrossel „oder gleichwertig“ ausgeschrieben, kann TESACO anhand des LV-Textes und der Bauwerksdaten eine passende Edelstahl-Ausführung prüfen und anbieten.
Warum TESACO?
Schnelle technische Bearbeitung
Technische Klärungen, Angebote und individuelle Einbauzeichnungen können häufig noch am selben Tag erstellt werden.
Kurze Lieferzeit
Drosselschieber mit integriertem Notüberlauf sind in etwa 4–6 Wochen lieferbar.
Technische Unterstützung bereits in der Planungsphase
Wir unterstützen bei der Ermittlung der Drosselöffnung, der Festlegung der Notüberlaufhöhe und der Abstimmung von Schieber, Schachtadapter, Betätigung und Bauwerksgeometrie. Bei Bedarf erstellen wir eine projektspezifische Einbauzeichnung sowie technische Ausschreibungs- und LV-Texte.
Direkte Ansprechpartner
Unsere zufriedenen Kunden
Jetzt Angebot anfragen
Für ein Angebot reichen wenige Angaben:
- gewünschte Höhe des Notüberlaufs
- Nennweite des Ablaufes
- Schachtdurchmesser beziehungsweise Wandgeometrie
- Einbautiefe
- gewünschte Betätigung
Eine vorhandene Bauwerkszeichnung oder der entsprechende LV-Text erleichtert die Abstimmung.
Auch wenn eine Rasterdrossel, REHAU RAUSIKKO Rasterdrossel oder eine vergleichbare Abflussdrossel ausgeschrieben ist, können Sie uns die Unterlagen direkt zur technischen Prüfung zusenden.
Ihre Ansprechpartner: David Jung & Hasan Catalano
