Rückstauklappen für Böschungsstücke
Rückstauklappen sind die Lebensversicherung für Ihre Kanalnetze und Bauwerke. Sie öffnen vollautomatisch bei abfließendem Wasser und schließen sofort bei drohendem Rücklauf. Doch gerade an geneigten Auslaufbauwerken stoßen klassische, starre Klappen schnell an ihre Grenzen und werden unnötig schwer, sperrig und teuer.
Unsere TESACO Flex-Rückstauklappen lösen dieses Problem elegant: Dank ihres flexiblen EPDM-Deckels passen sie sich der Böschungsneigung perfekt an. Das Ergebnis ist eine extrem kompakte, montagefreundliche und wirtschaftliche Systemlösung mit unschlagbar leichtem Öffnungsverhalten.
Die Herausforderung bei Böschungsstücken
Böschungsstücke werden in der Regel mit einer Neigung von etwa 2:3 ausgeführt. Grundsätzlich können sie auch mit einer herkömmlichen Rückstauklappe mit Spitzende ausgerüstet werden. Da der Klappendeckel dabei jedoch senkrecht angeordnet ist, wird die Konstruktion mit zunehmender Nennweite sehr groß, schwer und konstruktiv aufwendig.
Ein Klappendeckel, der der Neigung des Böschungsstücks folgt, wäre deutlich kompakter. Aufgrund seines Eigengewichts würde ein Edelstahldeckel in dieser Einbaulage jedoch wesentlich höhere Öffnungskräfte erfordern und bereits bei geringen Abflussmengen nicht mehr zuverlässig öffnen.
Aus diesem Grund wurden die TESACO Flex-Rückstauklappen speziell für Böschungsstücke entwickelt. Der flexible EPDM-Deckel folgt der Neigung des Böschungsstücks und ermöglicht dadurch eine deutlich kompaktere, leichtere und wirtschaftlichere Lösung bei gleichzeitig geringem Öffnungsdruck.

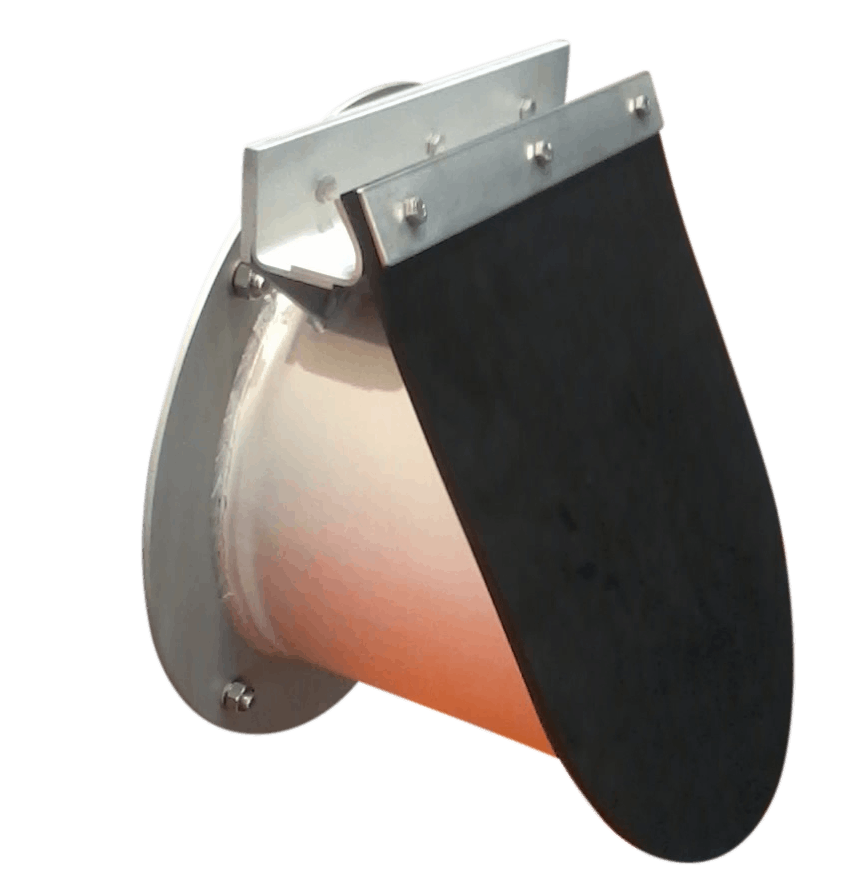

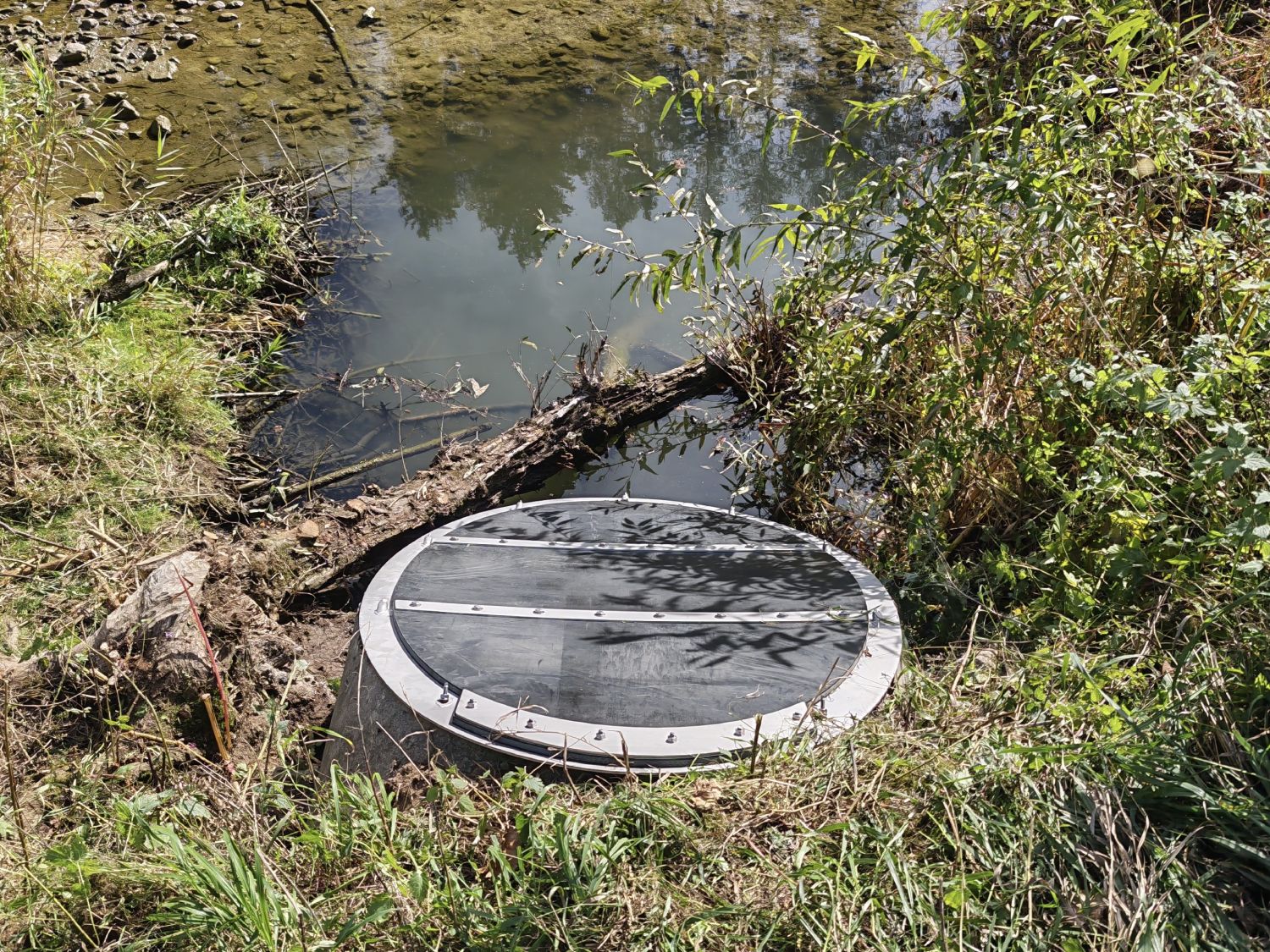

Flex-Rückstauklappen für Böschungsstücke

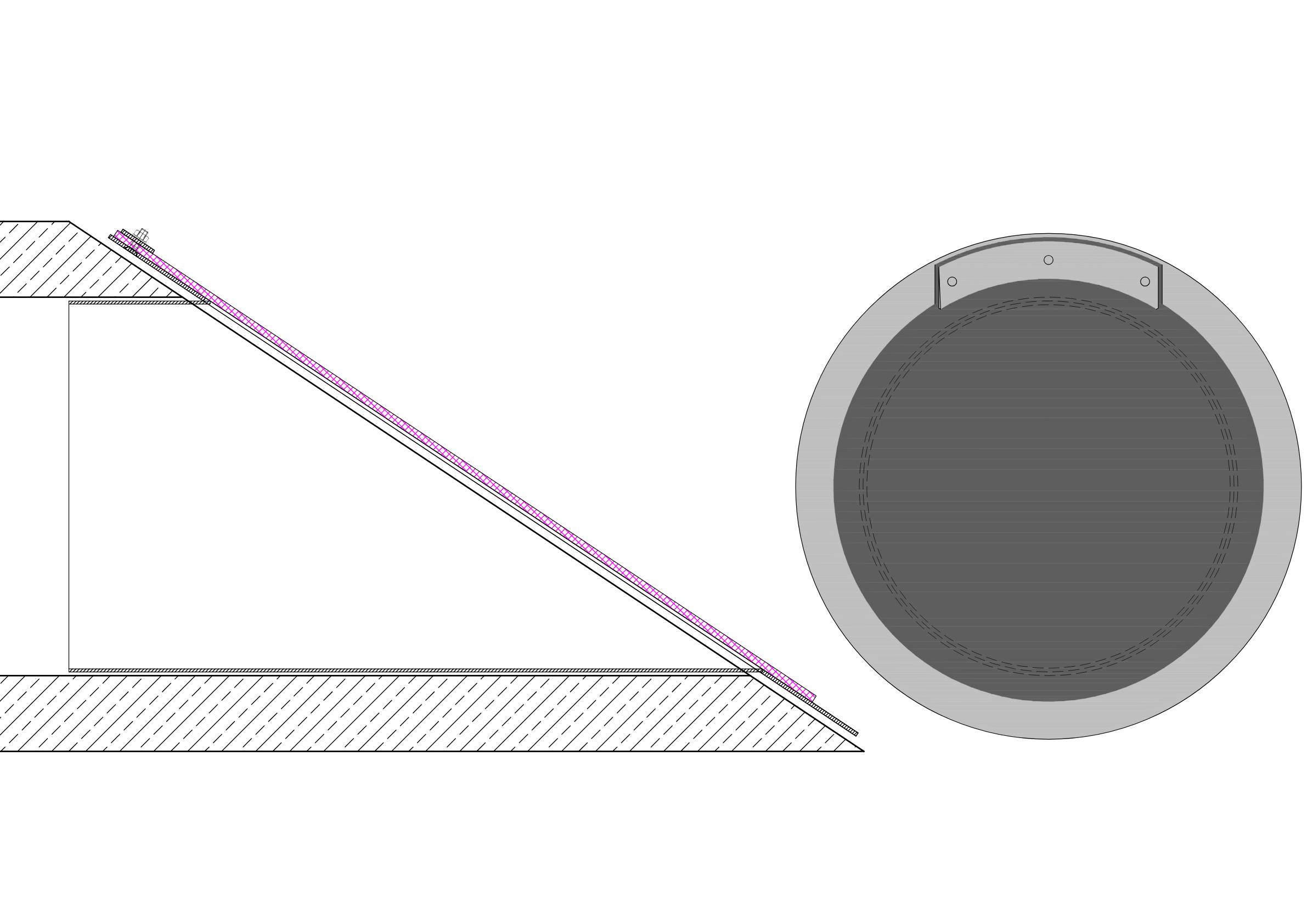

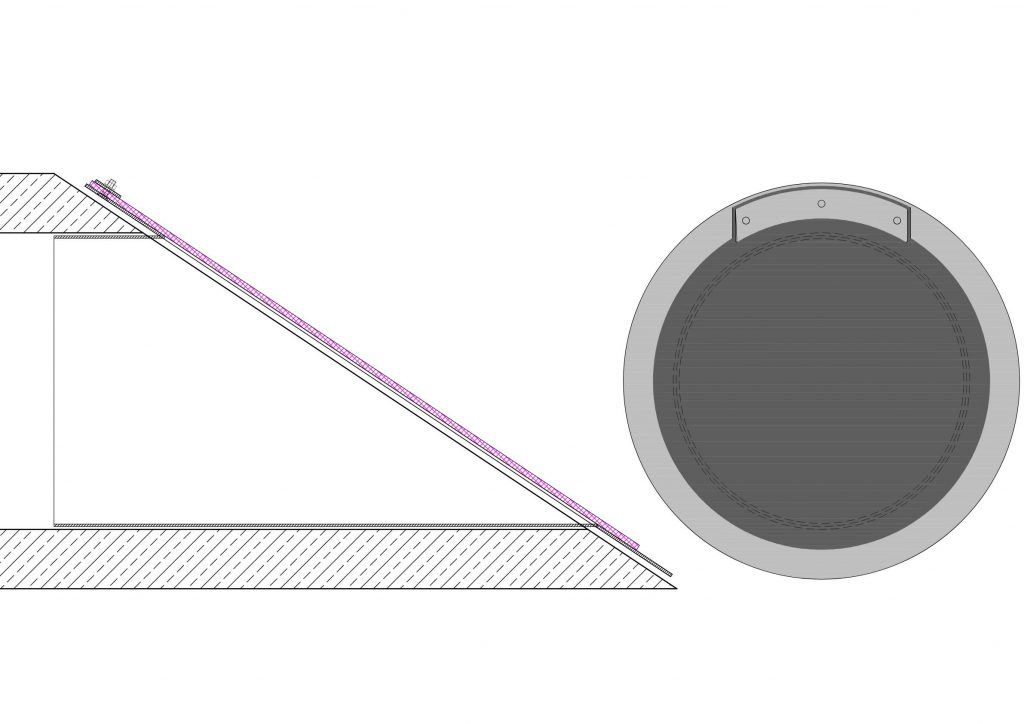

Anstelle eines starren Edelstahldeckels kommt ein flexibler EPDM-Deckel zum Einsatz. Dieser liegt nahezu bündig auf dem Böschungsstück auf und passt sich der vorhandenen Neigung an.
Dadurch entsteht eine deutlich kompaktere Konstruktion mit geringem Platzbedarf. Gleichzeitig bleibt das Öffnungsverhalten auch bei flachen Deckelwinkeln erhalten.
Je nach Einbausituation stehen zwei Ausführungen zur Verfügung.

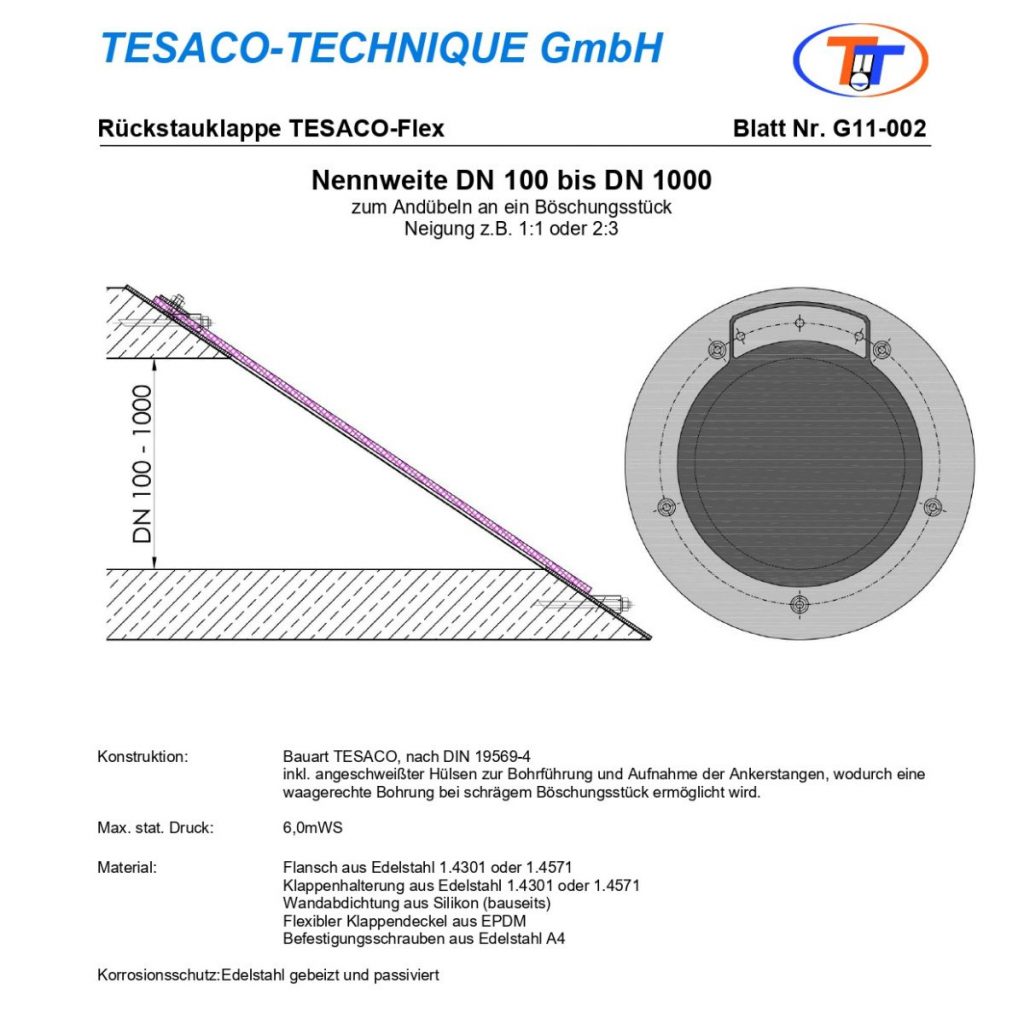

Variante G11-002 – Zum Andübeln an Böschungsstücke
Die G11-002 wird direkt auf das Böschungsstück aufgedübelt.
Bei geneigten Rohrenden ist das Bohren der Befestigungslöcher besonders anspruchsvoll. Die Bohrungen müssen exakt ausgerichtet werden, gleichzeitig steht aufgrund der Rohrwand nur wenig Material zur Verfügung. Bereits geringe Abweichungen können die Montage erschweren.
Aus diesem Grund verfügt die G11-002 über angeschweißte Bohrhülsen. Sie dienen als präzise Bohrführung und ermöglichen ein sicheres Bohren senkrecht zur geneigten Rohrfläche. Dadurch wird die Montage deutlich vereinfacht und die Bohrungen können exakt positioniert werden.
Ankerstangen, Verbundanker sowie Dichtmittel gehören zum Lieferumfang.

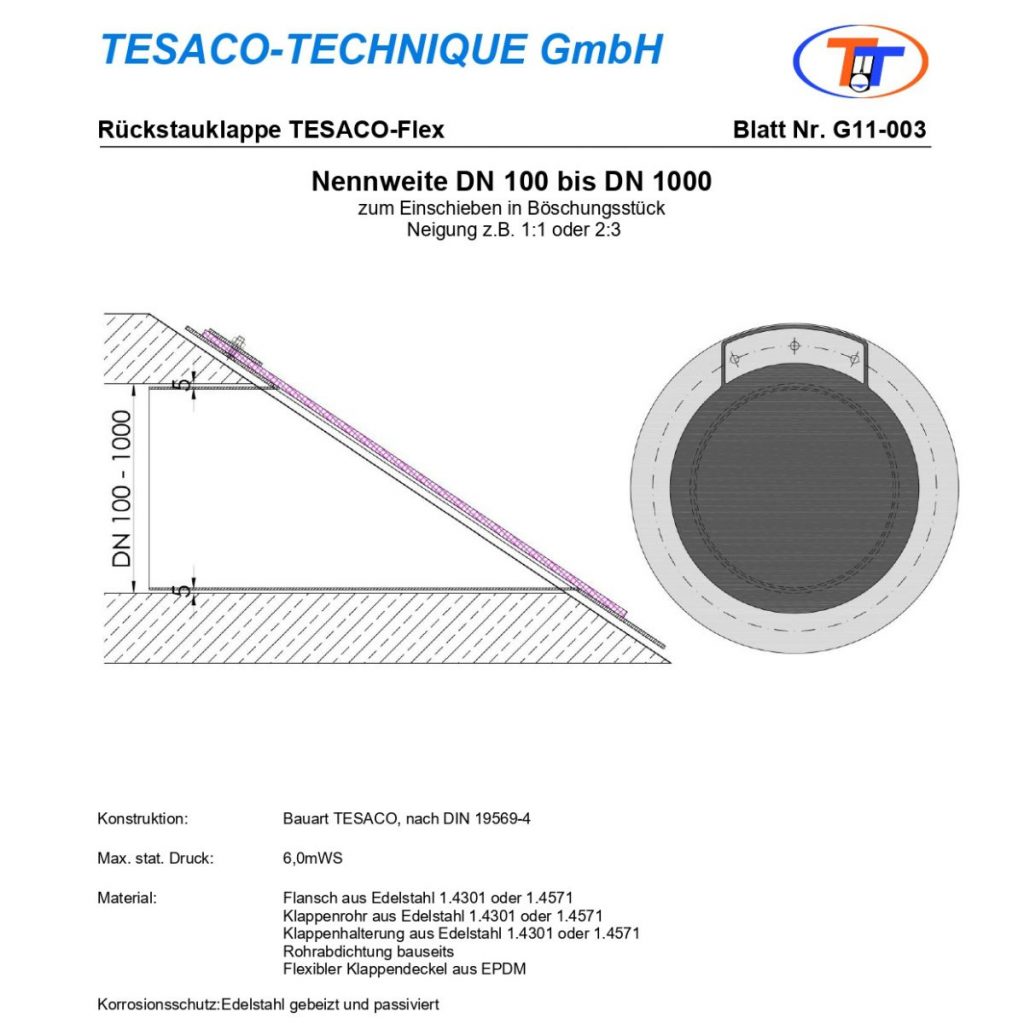

Variante G11-003 – Zum Einschieben in Böschungsstücke
Ist eine Dübelmontage nicht möglich oder konstruktiv nicht sinnvoll – beispielsweise bei dünnwandigen Rohrleitungen – kommt die Einschiebeversion G11-003 zum Einsatz.
Die Flex-Rückstauklappe wird direkt in das vorhandene Rohr eingeschoben und über einen Rohrverbinder befestigt. Der erforderliche Montagekleber gehört standardmäßig zum Lieferumfang.
Warum TESACO?
Speziell für Böschungsstücke entwickelt
Unsere Flex-Rückstauklappen wurden speziell für geneigte Auslaufbauwerke entwickelt und bieten gegenüber klassischen Edelstahl-Rückstauklappen eine deutlich kompaktere Lösung.
Beliebige Abmessungen
Neben Standardgrößen fertigen wir Flex-Rückstauklappen auch in projektspezifischen Abmessungen passend zum jeweiligen Böschungsstück.
Direkte Ansprechpartner
Bereits anhand einer Skizze oder Bauwerkszeichnung können wir beurteilen, welche Ausführung für Ihre Einbausituation geeignet ist.
Unsere zufriedenen Kunden
Sie haben Fragen oder möchten ein Angebot?
Gerne unterstützen wir Sie bei der Auswahl der passenden Flex-Rückstauklappe für Ihr Böschungsstück.
Häufig reichen bereits eine Skizze, eine Bauwerkszeichnung oder wenige Angaben zur Rohrleitung aus, um eine passende Lösung auszuarbeiten und ein Angebot zu erstellen.
Technische Klärungen, Einbauzeichnungen, Angebote und Auftragsbestätigungen erhalten Sie in der Regel noch am selben Arbeitstag.
Ihre Ansprechpartner: Hasan Catalano & David Jung
- +49 (0) 64 30 – 61 10 30
- Mail: info@tesaco.de
FAQ
Welche Rückstauklappe eignet sich für ein Böschungsstück mit einer Neigung von 2:3?
Für Böschungsstücke mit einer Neigung von 2:3 bietet TESACO spezielle Flex-Rückstauklappen der G11-Serie an. Im Gegensatz zu herkömmlichen Rückstauklappen mit starrem Edelstahldeckel besitzt diese Ausführung einen flexiblen EPDM-Deckel, der der Neigung des Böschungsstücks folgt.
Dadurch entsteht eine kompakte Konstruktion mit geringem Öffnungswiderstand. Je nach Einbausituation kann die Rückstauklappe direkt auf das Böschungsstück aufgedübelt (G11-002) oder in die vorhandene Rohrleitung eingeschoben werden (G11-003).
Auch abweichende Böschungsneigungen und Sonderabmessungen sind möglich.
Welche Rückstauklappe benötigt bei einem geneigten Kanalauslauf nur einen geringen Öffnungsdruck?
Bei geneigten Kanalausläufen eignen sich Flex-Rückstauklappen mit flexiblem EPDM-Deckel besonders gut.
Ein starrer Edelstahldeckel, der der Böschungsneigung folgt, benötigt aufgrund seines Eigengewichts vergleichsweise hohe Öffnungskräfte.
Die TESACO-Flex-Rückstauklappe wurde speziell für solche Einbausituationen entwickelt. Der flexible Deckel ermöglicht einen geringen Öffnungswiderstand auch bei flachen Deckelwinkeln.
Bei umgekehrter Druckdifferenz schließt die Rückstauklappe selbsttätig und verhindert den Rückfluss von Wasser aus dem Gewässer in die Rohrleitung.
Wie wird eine Rückstauklappe an einem schrägen Beton-Böschungsstück befestigt?
Für die Befestigung an einem geneigten Beton-Böschungsstück bietet TESACO die Flex-Rückstauklappe G11-002 als Dübelversion an.
Eine Besonderheit sind die angeschweißten Bohrhülsen. Sie dienen als Bohrführung und erleichtern das exakte Bohren senkrecht zur geneigten Rohrfläche.
Das ist besonders wichtig, da an schrägen Rohrenden häufig nur wenig Material für die Befestigung zur Verfügung steht. Die erforderlichen Ankerstangen, Mörtelpatronen und das Dichtmittel gehören zum Lieferumfang.
Kann eine Rückstauklappe ohne Dübel in ein bestehendes Böschungsstück eingebaut werden?
Ja. Wenn eine Dübelmontage nicht möglich oder konstruktiv ungünstig ist, beispielsweise bei dünnwandigen Rohrleitungen, bietet TESACO die Flex-Rückstauklappe G11-003 als Einschiebeversion an.
Die Rückstauklappe wird direkt in das vorhandene Rohr eingeschoben und über einen Rohrverbinder befestigt. Der erforderliche Montagekleber gehört standardmäßig zum Lieferumfang. Damit ist auch an Böschungsstücken eine Montage ohne Bohrungen für Ankerstangen möglich.
Was ist der Unterschied zwischen einer normalen Rückstauklappe und einer Flex-Rückstauklappe am Böschungsstück?
Eine herkömmliche Rückstauklappe besitzt einen starren Klappendeckel aus Edelstahl. Bei geneigten Böschungsstücken kann diese Bauweise insbesondere bei größeren Nennweiten zu einer vergleichsweise großen und aufwendigen Konstruktion führen.
Die TESACO-Flex-Rückstauklappe besitzt dagegen einen flexiblen EPDM-Deckel, der nahezu bündig auf der geneigten Anschlussfläche liegt.
Dadurch benötigt sie weniger Bauraum und ermöglicht auch bei schräger Einbaulage einen geringen Öffnungswiderstand. Sie eignet sich deshalb besonders für geneigte Ausläufe von Regenwasserkanälen, Regenrückhaltebecken und vergleichbaren Bauwerken.
Kann eine Rückstauklappe an einem vorhandenen Böschungsstück nachgerüstet werden?
Ja. TESACO bietet Flex-Rückstauklappen für die Nachrüstung an bestehenden Böschungsstücken und geneigten Kanalausläufen an. Je nach Bauwerksgeometrie erfolgt die Befestigung durch Andübeln mit der Ausführung G11-002 oder durch Einschieben in die vorhandene Rohrleitung mit der Ausführung G11-003.
Welche Variante geeignet ist, hängt insbesondere von der Rohrgeometrie und den vorhandenen Befestigungsmöglichkeiten ab.
Für eine erste technische Beurteilung reichen häufig eine Skizze, eine Bauwerkszeichnung oder Fotos der Einbausituation.
