Rinnenschütze von TESACO
Rinnenschütze von TESACO sind dreiseitig dichtende Absperrorgane für offene Gerinne, Kanäle und Wasserbauwerke. Sie werden eingesetzt, um Wasserströme abzusperren, Wasserstände zu regeln oder einzelne Anlagenteile für Wartungs- und Instandhaltungsarbeiten vom Betrieb zu trennen.
Typische Einsatzbereiche sind Kläranlagen, Regenrückhaltebecken, Regenüberlaufbecken, Pumpwerke sowie weitere Bauwerke der Wasser- und Abwassertechnik. Je nach Anforderung liefern wir Rinnenschütze mit Handrad, Kegelradgetriebe oder Elektroantrieb.
Leistungsmerkmale
- Ausführung nach DIN 19569-4 Rinnenschütze für die Wasser- und Abwassertechnik nach DIN 19569-4, dreiseitig dichtend.
- Dreiseitig dichtende Konstruktion Speziell für offene Gerinne und Kanäle entwickelt. Die Abdichtung erfolgt über die beiden Seiten sowie die Sohle des Gerinnes.
- Individuelle Abmessungen und Sohlausbildung Rinnenschütze werden projektspezifisch nach Gerinnebreite, Gerinnehöhe, Wasserstand und Einbausituation ausgelegt. Die Sohldichtung kann an abweichende Sohlausbildungen und besondere Bauwerksgeometrien angepasst werden.
- Traverse für offene Gerinne Die Betätigung erfolgt über eine Traverse, die üblicherweise auf dem Bauwerk befestigt wird und die Betätigungskräfte aufnimmt. Alternativ sind selbsttragende Ausführungen mit integrierter Traverse möglich.
- Wartungsarme Gleitleisten Die Führung der Schieberplatte erfolgt über verschleißarme Gleitleisten. Dadurch werden geringe Bedienkräfte und ein ruhiger Lauf gewährleistet.
- Manuelle oder elektrische Betätigung Je nach Anwendung stehen Handrad-, Getriebe- oder Elektroantriebe zur Verfügung. Auch die Einbindung in bestehende Steuerungs- und Leitsysteme ist möglich.
- Austauschbare EPDM-Dichtungen Die Dichtungen können bei Bedarf ausgetauscht werden. Dadurch lassen sich Wartungs- und Instandsetzungsarbeiten auch nach vielen Betriebsjahren wirtschaftlich durchführen.
- Nicht steigende Spindel als Standard Standardmäßig werden Rinnenschütze mit nicht steigender Spindel ausgeführt. Steigende Spindeln sind auf Wunsch möglich.
Unsere Rinnenschütze im Detail
Die folgende Übersicht zeigt die wichtigsten Ausführungen und Betätigungsmöglichkeiten unserer Rinnenschütze. Weitere technische Daten stellen wir Ihnen gerne projektbezogen oder über unsere Datenblätter zur Verfügung. Detaillierte Informationen zu Einbauarten und Betätigungen finden Sie auf den jeweiligen Unterseiten.
Einbauarten
- Einbetonieren
- Andübeln im Gerinne
- Andübeln vor dem Gerinne
Steckschütze
Großschütze
Unsere zufriedenen Kunden
Sie haben Fragen oder möchten ein Angebot?
Gerne unterstützen wir Sie bei der Auswahl des passenden Rinnenschützes, der geeigneten Betätigung sowie der projektspezifischen Auslegung für Ihre Einbausituation.
Häufig reichen bereits eine Skizze, eine Bauwerkszeichnung oder ein Ausschreibungstext aus, um eine passende Lösung auszuarbeiten. Technische Klärungen, Einbauzeichnungen, Angebote und Auftragsbestätigungen erhalten Sie in der Regel noch am selben Arbeitstag.
Auf Wunsch übernehmen wir auch Montagearbeiten, Wartungen, Instandsetzungen sowie die Ersatzteilversorgung bestehender Anlagen.
Ihre Ansprechpartner: Hasan Catalano & David Jung
- +49 (0) 64 30 – 61 10 30
- Mail: info@tesaco.de
FAQ
Warum werden in offenen Gerinnen Rinnenschütze statt normaler Schieber eingesetzt?
In offenen Gerinnen fehlt eine obere Wandung, weshalb dreiseitig dichtende Rinnenschütze der H-Serie eingesetzt werden. Sie besitzen immer eine Ober-Traverse zur Führung der Spindel und werden exakt an Gerinnebreite, Gerinnehöhe und Wasserstand angepasst. Bei sehr breiten Kanälen verhindern Großschütze der K-Serie mit Doppelspindel ein Verkanten der Platte.
Was ist der Unterschied zwischen einem Rinnenschütz (H-Serie) und einem Großschütz (K-Serie)?
- Rinnenschütze (H-Serie): Werden für dreiseitig dichtende Anwendungen bei schmalen bis mittleren Gerinnequerschnitten eingesetzt und mit einer Spindel angetrieben.

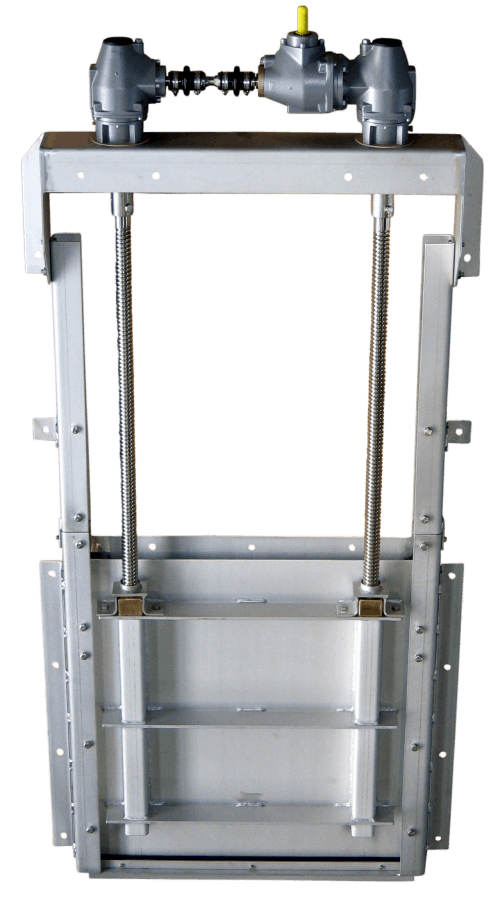

- Großschütze (K-Serie): Werden bei sehr breiten Gerinnen verbaut (oft breiter als hoch). Um ein Verkanten der Schütztafel auszuschließen, sind Großschütze als Doppelspindelausführung konstruiert, die synchron über zwei Getriebe oder gekoppelte Elektroantriebe bewegt wird. TESACO hat hier bereits Breiten von ca. 5 m realisiert.
Lässt sich ein Rinnenschütz an sondergeformte Gerinnequerschnitte oder geneigte Gewässersohlen anpassen?
Ja, TESACO fertigt Rinnenschütze der H-Serie und Großschütze der K-Serie projektspezifisch als Sonderanfertigung. Auch Sonderprofile wie geneigte Gerinnesohlen, Trapezprofile oder Stufensohlen werden abgebildet, indem der Dichtungsverlauf der dreiseitig dichtenden Schütze (nach DIN 19569-4) exakt angepasst wird.
Sind Sonderanfertigungen von Schiebern und Rinnenschützen für extrem hohe Druckbelastungen oder XXL-Abmessungen bei TESACO erhältlich?
Während die Standardausführung von TESACO-Schiebern nach DIN 19569-4 für bis zu 6 m Wassersäule ausgelegt ist, konstruiert das Unternehmen projektspezifische Sonderanfertigungen für deutlich höhere Lastfälle. TESACO hat bereits Schieber für Druckbelastungen bis zu 20 m Wassersäule, Gewindeschieber mit Öffnungsmaßen von 3 × 3 m sowie Doppelspindel-Großschütze der K-Serie mit ca. 5 m Breite realisiert. Die Lieferzeit für Sonderkonstruktionen beträgt ca. 8 bis 12 Wochen.
