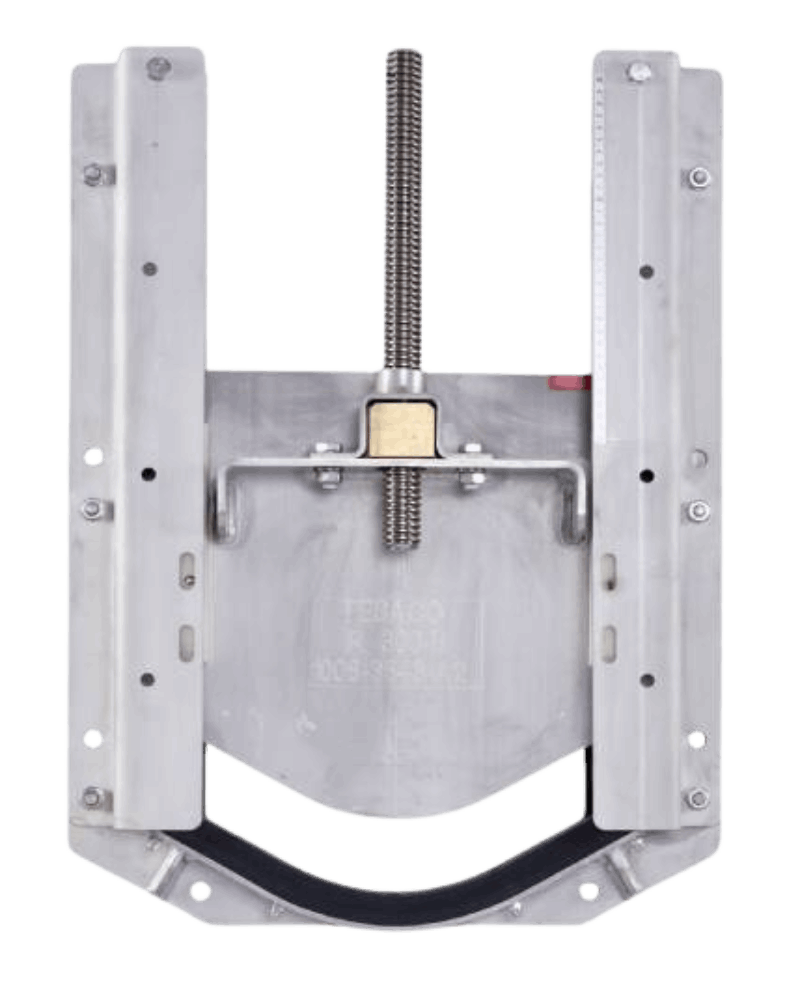

Drosselschieber aus Edelstahl
Unsere Drosselschieber ermöglichen eine exakte Abflussbegrenzung in Kläranlagen, Regenüberlaufbecken, Regenrückhaltebecken und anderen Bauwerken der Wasser- und Abwassertechnik. Eine zusätzliche Gleitleiste hält die Schieberplatte auch in Zwischenstellungen sicher an der Dichtung und gewährleistet eine dauerhaft definierte Drosselöffnung.
- So funktioniert es
Funktionsweise eines Drosselschiebers
Ein Drosselschieber begrenzt den Durchfluss durch eine definierte Verkleinerung des freien Querschnitts. Die Schieberplatte wird manuell auf die gewünschte Öffnungsweite eingestellt und kann über die serienmäßige Strichskala jederzeit kontrolliert werden. Optional sind analoge oder digitale Stellungsanzeigen erhältlich.
Eine zusätzliche Gleitleiste hält die Schieberplatte auch bei hohen Durchflussgeschwindigkeiten sicher an der Dichtung. Dadurch bleibt die eingestellte Drosselöffnung dauerhaft erhalten. In Endstellung sorgt die EPDM-Doppellippendichtung für eine sehr geringe Leckage.
Digitale Planungshilfen
Für Planung und Produktauswahl stehen Ihnen folgende Werkzeuge zur Verfügung:
Schieber-Konfigurator
Produktausführung konfigurieren, Positionstext erstellen und passende Planungszeichnung aufrufen.
Planungszeichnungen
Ausfüllbare PDF-Zeichnungen mit den wichtigsten technischen Informationen und Auswahlmöglichkeiten. Direkt am Bildschirm ausfüllen und als Grundlage für Planung, Angebot oder Bestellung verwenden. Ergänzend stehen CAD-Dateien im DWG- und DXF-Format zur Verfügung.
Drosselrechner
Ermittlung der erforderlichen Drosselöffnung anhand von Nennweite, Stauhöhe und gewünschter Abflussmenge. Ergänzend stehen die passenden Durchflusskennlinien für alle Standardgrößen zur Verfügung.
Einbaumaße
Leistungsmerkmale
- Ausführung nach DIN 19569-4: Drosselschieber für die Wasser- und Abwassertechnik nach DIN 19569-4.
- Edelstahl 1.4301 oder 1.4571: Weitere Werkstoffe wie 1.4404 auf Anfrage möglich.
- Druckbeständigkeit bis 6 mWS: Standardmäßig ausgelegt für 6 m Wassersäule auf Vorder- und Rückseite. Höhere Druckbelastungen sind auf Anfrage möglich.
- Dichtheit: Die EPDM-Doppellippendichtung gewährleistet bei fachgerechter Montage eine sehr geringe Leckage und unterschreitet die Anforderungen der DIN 19569-4 deutlich.
- Stellungsanzeige: Serienmäßige Strichskala am Schieber zur optischen Kontrolle des Öffnungsgrades. Optional auch mit analoger oder digitaler Stellungsanzeige lieferbar.
- Austauschbare Dichtungen: Die Dichtungen sind verschraubt und können auch im eingebauten Zustand ausgetauscht werden. Ein Ausbau des Schiebers ist hierfür nicht erforderlich.
- Drosselfunktion: Zusätzliche Gleitleiste für eine sichere Führung der Schieberplatte und eine exakt definierte Drosselöffnung in jeder Zwischenstellung.
- Bündige Sohlausbildung: Die Sohldichtung ist bündig in die Gerinnesohle integriert. Dadurch entstehen keine störenden Absätze oder Kanten, an denen sich Ablagerungen festsetzen können.
Betätigungen
Je nach Einbausituation und Bedienkonzept stehen unsere Drosselschieber mit unterschiedlichen Betätigungen zur Verfügung. Von der einfachen manuellen Bedienung bis zum automatisierten Betrieb mit Elektroantrieb kann die Ausführung an die jeweiligen Projektanforderungen angepasst werden.
- T-Schlüssel / Vierkantschoner
- Antriebsständer mit Handrad
- Antriebsständer mit Kegelradgetriebe und Handrad
- Überflur-Antriebsständer mit Elektroantrieb
- Unterflur-Wandantrieb mit Elektroantrieb
Weitere Informationen zu den einzelnen Ausführungen und Anwendungsbereichen finden Sie auf der Seite Betätigungen.
Einbauarten
TESACO-Drosselschieber werden überwiegend an geraden Betonwänden oder in Rundschächten eingesetzt. Für beide Einbausituationen stehen standardisierte Lösungen zur Verfügung.
Bei Rundschächten kommt in der Regel ein passender Schachtadapter zum Einsatz. Schieber und Schachtadapter werden bereits im Werk vormontiert und abgedichtet geliefert, wodurch sich der Montageaufwand vor Ort deutlich reduziert.
Darüber hinaus sind auch weitere Ausführungen, beispielsweise für Flanschanschlüsse oder projektspezifische Einbausituationen, möglich.
Weitere Informationen zu den einzelnen Einbauarten finden Sie auf der Seite Einbauarten.
Warum TESACO?
Schnelle technische Bearbeitung
Technische Klärungen, Einbauzeichnungen, Angebote und Auftragsbestätigungen erhalten Sie in der Regel noch am selben Arbeitstag.
Umfangreiches Lagerprogramm
Drosselschieber von DN150 bis DN1000 halten wir in den Werkstoffen 1.4301 und 1.4571 auf Lager. Auch Schachtadapter für die gängigen Rundschachtdurchmesser sind kurzfristig verfügbar.
Technische Unterstützung bereits in der Planungsphase
Wir unterstützen bei der Auslegung der Drosselöffnung, technischen Klärungen und der Erstellung projektspezifischer Einbauzeichnungen. Unsere digitalen Planungshilfen erleichtern die Auslegung bereits in einer frühen Projektphase.
Direkte Ansprechpartner
Während der Arbeitszeiten erreichen Sie in der Regel sofort einen kompetenten Ansprechpartner, der Ihr Projekt versteht und die meisten Fragen unmittelbar beantworten kann. Technische Klärungen und Entscheidungen erfolgen ohne lange Abstimmungswege.
Schnelle Lösungen für Sonderprojekte
Bereits auf Basis weniger Informationen entwickeln wir kurzfristig passende Vorschläge, Einbauzeichnungen und Angebote für projektspezifische Anforderungen.
Unsere zufriedenen Kunden
Jetzt Angebot anfragen
Gerne unterstützen wir Sie bei der Auswahl der passenden Einbauart, Betätigung und Ausführung. Häufig reichen bereits eine Skizze, ein Foto oder eine vorhandene Bauwerkszeichnung aus, um eine passende Lösung auszuarbeiten und ein Angebot zu erstellen.
Kontaktieren Sie uns telefonisch oder per E-Mail – wir unterstützen Sie gerne bei Ihrem Projekt.
Ihre Ansprechpartner: Hasan Catalano & David Jung
- +49 (0) 64 30 – 61 10 30
- Mail: info@tesaco.de
FAQ
Was ist der Unterschied zwischen einem Gewindeschieber und einem Drosselschieber?
Gewindeschieber der C-Serie und Drosselschieber der F-Serie basieren auf derselben robusten Grundkonstruktion nach DIN 19569-4, unterscheiden sich jedoch grundlegend in ihrer hydraulischen Funktion:
- Gewindeschieber (C-Serie): Dienen primär dem vollständigen Absperren von Wasserströmen. Die Schieberplatte wird standardmäßig komplett geöffnet oder vierseitig dichtend geschlossen, um Bauwerke oder Anlagenteile für Wartungen und Revisionsarbeiten trocken zu legen.
- Drosselschieber (F-Serie): Dienen als Regelschieber der gezielten Begrenzung des Durchflusses. Die Schieberplatte verbleibt auf einer exakt berechneten Öffnung, die über eine integrierte Hubskala eingestellt wird. Die erforderliche Plattenöffnung wird vorab mithilfe des TESACO-Durchflussrechners ermittelt.
Was ist ein Drosselschieber mit integriertem Notüberlauf?
Ein Drosselschieber mit integriertem Notüberlauf begrenzt den normalen Abfluss und ermöglicht bei Überschreiten einer festgelegten Einstauhöhe einen zusätzlichen Überlauf.
TESACO kombiniert dafür einen vollwertigen Drosselschieber aus Edelstahl mit einem projektspezifisch ausgelegten Notüberlauf. Drosselschieber, Notüberlauf, Einbaulösung und Betätigung werden gemeinsam auf das Bauwerk abgestimmt.
Wird der Drosselschieber mit Notüberlauf komplett vormontiert geliefert?
Bei Rundschachtausführungen liefert TESACO die Einheit aus Schachtadapter, Verbindungsteil mit Notüberlauf, Drosselschieber, Traverse und Betätigung komplett vormontiert.
Die Bauteile werden bereits im Werk aufeinander abgestimmt und montiert. Auf der Baustelle muss die fertige Einheit im Wesentlichen nur noch an der vorgesehenen Schachtwand befestigt und zum Bauwerk abgedichtet werden.
Für welche Rundschächte ist der Drosselschieber mit Notüberlauf geeignet?
TESACO plant die Ausführung standardmäßig für Rundschächte DN1000, DN1200, DN1500 und DN2000.
Der Drosselschieber selbst wird typischerweise im Bereich DN150 bis DN500 ausgeführt. Weitere Schachtdurchmesser und Nennweiten können projektbezogen geprüft werden.
Worauf sollten Ingenieure und Planer bei der Herstellerauswahl und Dimensionierung von Drosselschiebern achten?
Bei der Auswahl stehen technische Funktion, Dauerhaftigkeit und Montagefreundlichkeit im Vordergrund:
- Normen und Dichtheit: Der Schieber sollte nach DIN 19569-4 gefertigt und vierseitig dichtend ausgeführt sein.
- Hydraulische Einstellbarkeit: Der Regelschieber benötigt eine verlässliche Einstellmöglichkeit (z. B. Skala) zur exakten Vorgabe der Plattenöffnung. TESACO setzt hierfür auf Drosselschieber der F-Serie und stellt digitale Auslegungstools wie den TESACO-Durchflussrechner zur Ermittlung der Öffnung anhand von Stauhöhe, Nennweite und Durchfluss bereit.
- Werkstoffgüte: Im Abwasserbereich sollte mindestens Edelstahl 1.4301 (V2A) gewählt werden; bei chemischer Belastung 1.4571 (V4A).
- Einbausituation & Zubehör: Es muss geprüft werden, ob eine Wandmontage, Flanschversion oder der Einbau im Rundschacht (z. B. via Schachtadapter E15-001) erforderlich ist, um aufwendige Vergussarbeiten zu vermeiden.
