Einbaumaße für Gewindeschieber und Drosselschieber

Die richtige Einbautiefe ist bereits in der Planungsphase entscheidend. Unsere Übersicht der Standard-Einbaumaße unterstützt Planer, Ingenieurbüros und ausführende Unternehmen bei der Dimensionierung von Gewindeschiebern und Drosselschiebern.

Standard-Einbaumaße

Die folgende Tabelle zeigt die Standard-Einbaumaße unserer Gewindeschieber und Drosselschieber.
Nennweite Rahmenbreite Rahmenhöhe Mindesteinbautiefen Schlüsselbetätigt * Mindesteinbautiefen Überflur betätigt ** Mindesteinbautiefen Unterflur Antrieb ***
DN 150 370 410 570 720 890
DN 200 420 510 680 830 1000
DN 250 470 610 770 920 1090
DN 300 520 710 920 1020 1190
DN 400 620 910 1140 1240 1410
DN 500 720 1110 1350 1450 1620
DN 600 820 1310 1550 1650 1820
DN 700 920 1510 1760 1860 2050
DN 800 1020 1710 1960 2060 2250
DN 900 1120 1910 2150 2250 2480
DN 1000 1220 2110 2350 2450 2630
DN 1200 1420 2510 2900 2950 3180

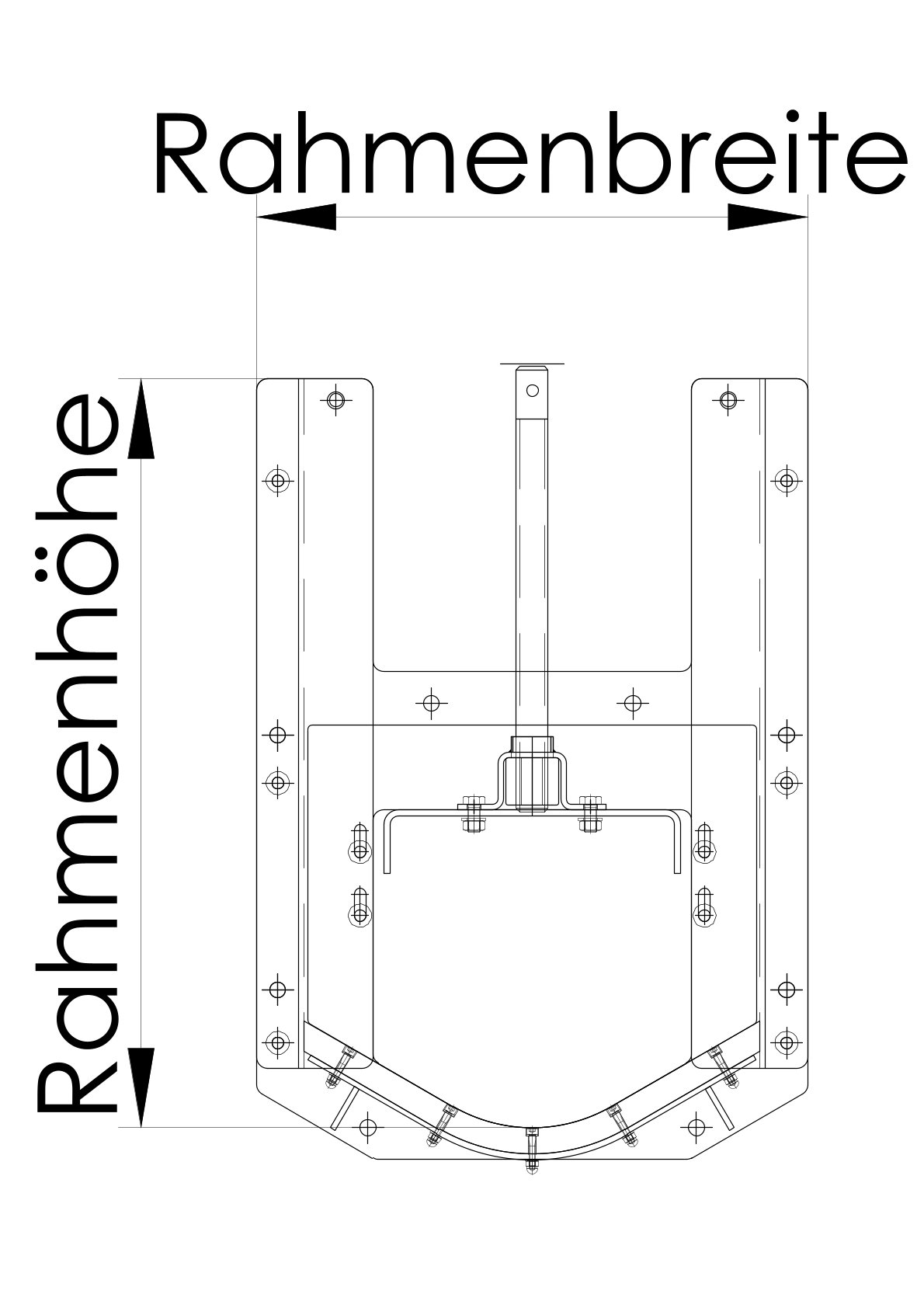

Schiebermaße Schlüsselbetätigt Überflur-Antrieb Unterflur-Antrieb

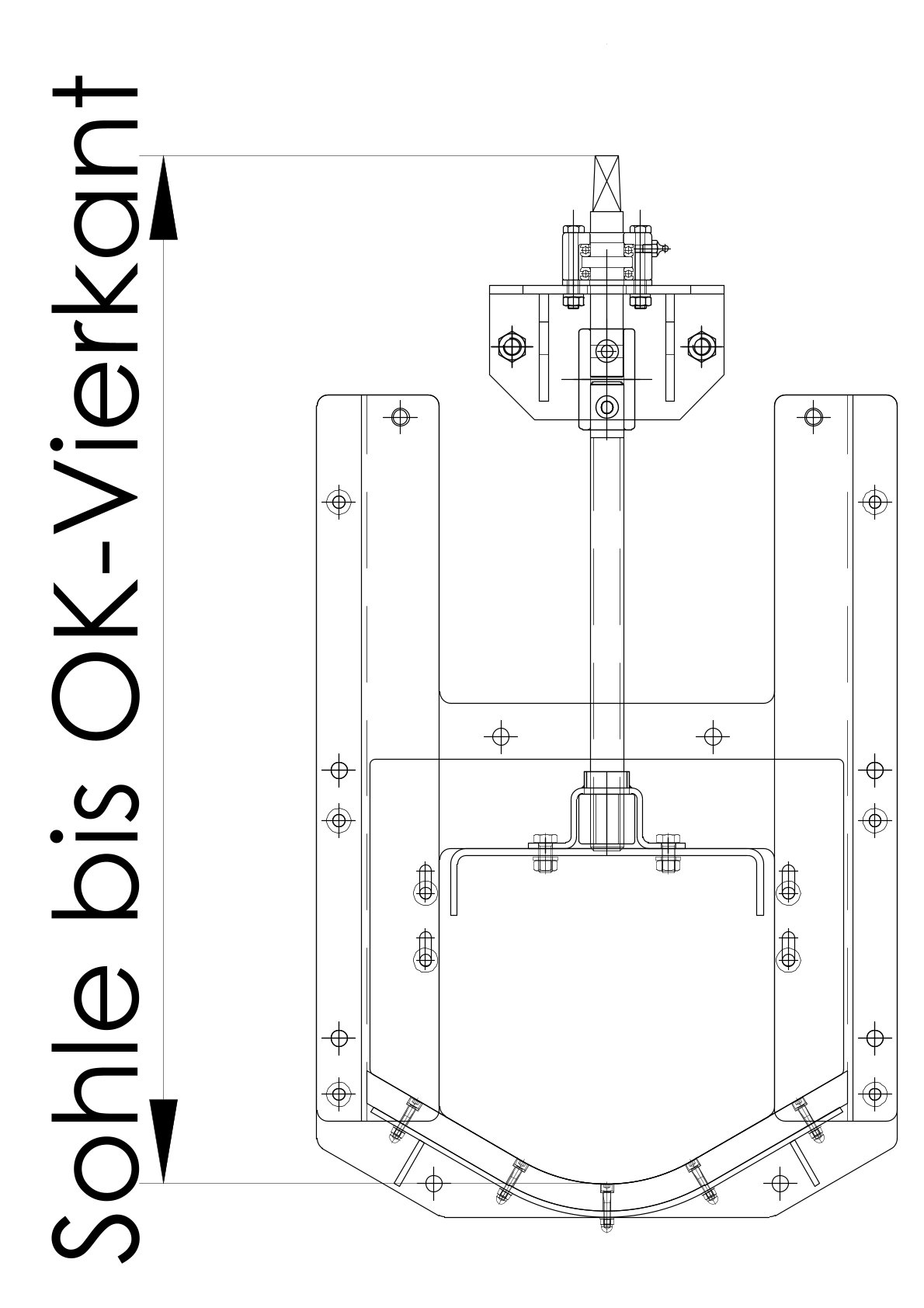

* Schlüsselbetätigung: Bei Betätigung in Straßenkappe bezieht sich die Einbautiefe auf die UK-Decke (Sohle bis OK-Vierkant).

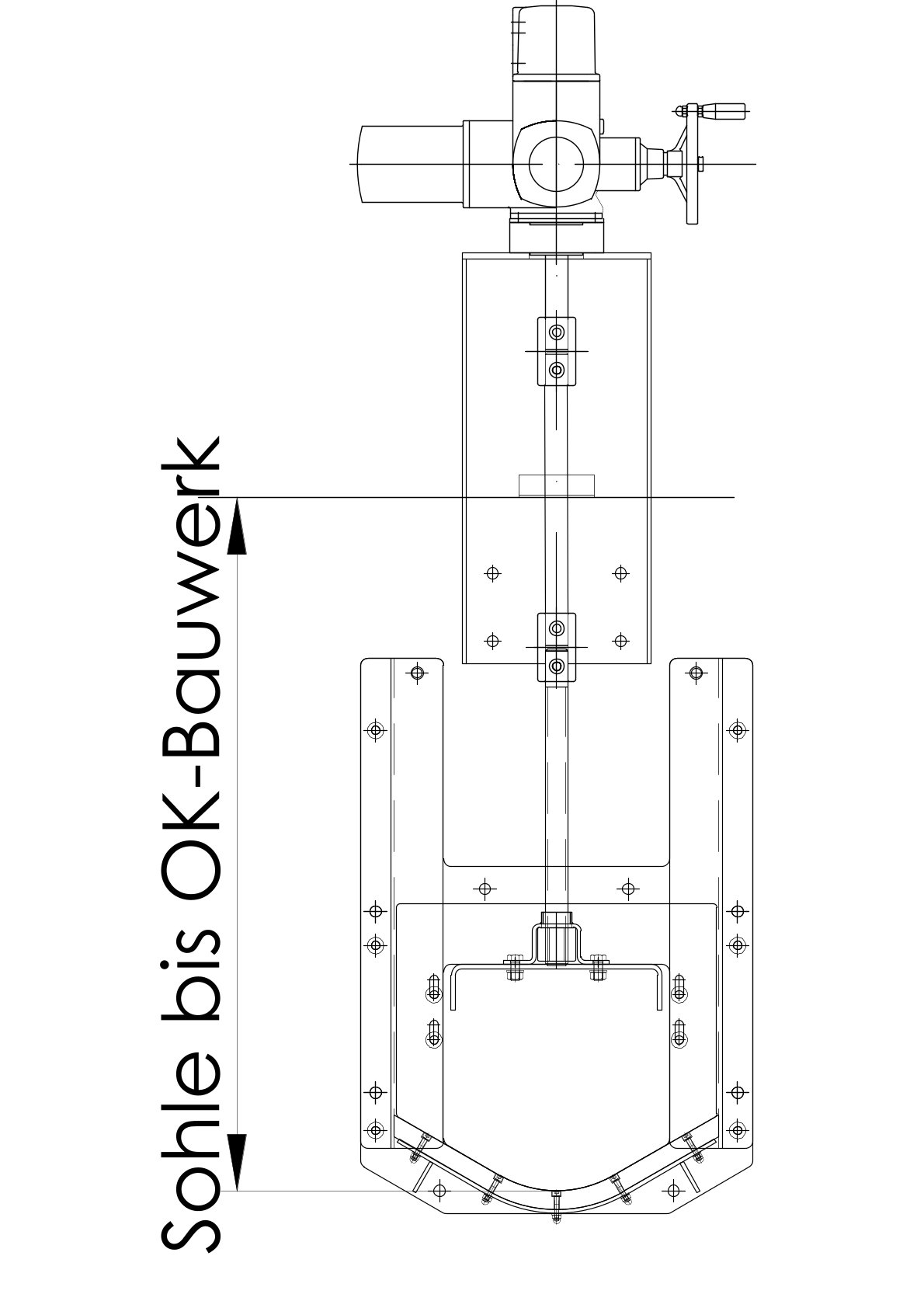

** Überflur-Antrieb: Gilt für Handrad, Getriebe mit Handrad und Elektroantrieb (Sohle bis OK-Bauwerk).

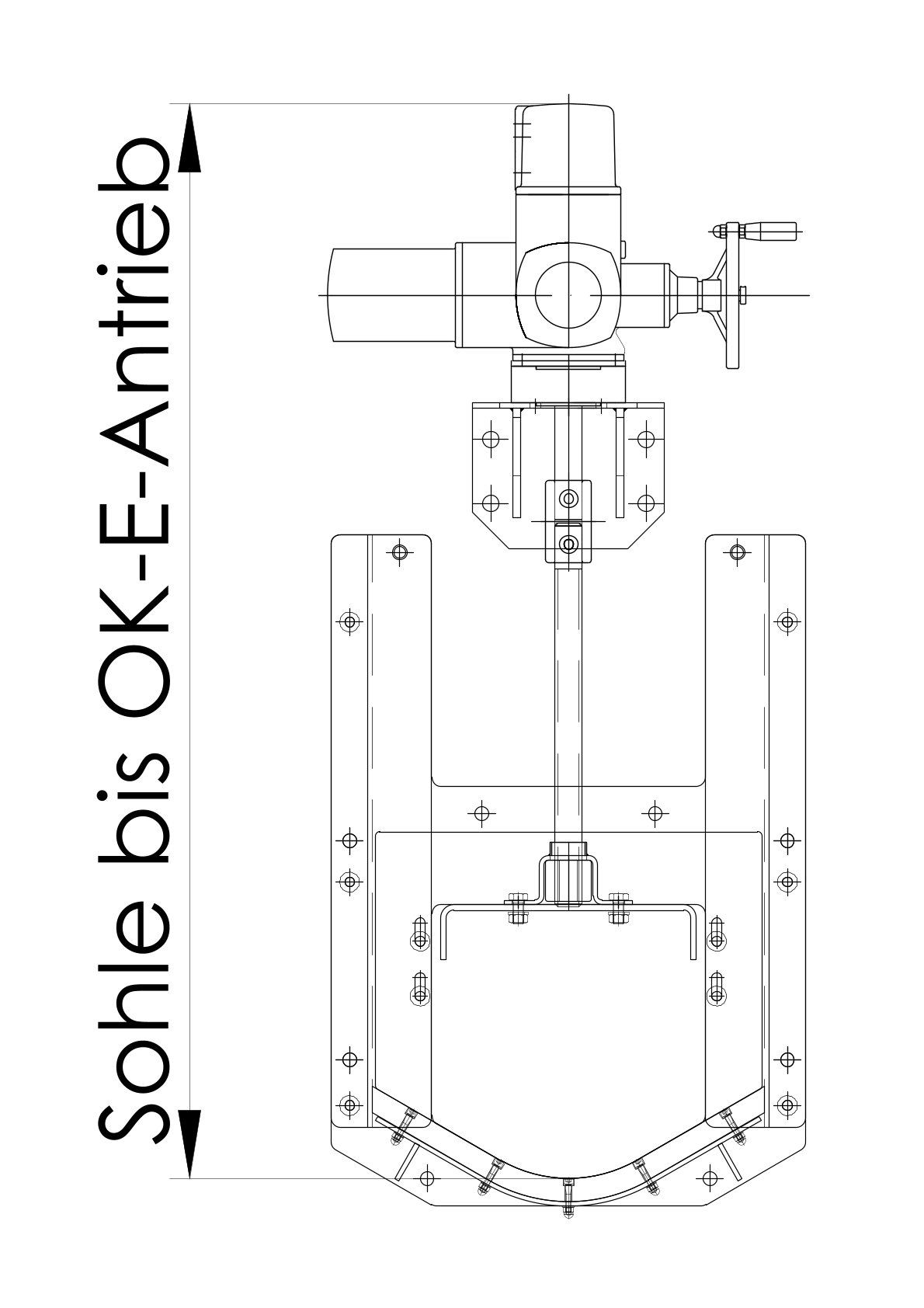

*** Unterflur-Antrieb: Gilt für Getriebe mit Handrad und Elektroantrieb (Sohle bis OK-E-Antrieb).

Tabellenblatt downloaden

Was bedeutet die Einbautiefe?

Die Einbautiefe beschreibt den Abstand zwischen Bauwerkssohle und dem jeweiligen Bezugspunkt der Betätigung. Je nach Ausführung bezieht sich dieses Maß auf:

  • Oberkante Vierkant
  • Unterkante Bauwerksdecke
  • Oberkante Bauwerk
  • Oberkante Elektroantrieb

Der jeweils richtige Bezugspunkt ist in der Tabelle angegeben und wird zusätzlich auf den Planungszeichnungen sowie im Schieber-Konfigurator automatisch berücksichtigt.

Einbaumaße automatisch ermitteln

Die Tabelle dient als schnelle Übersicht der Standardmaße.
Mit unserem Schieber-Konfigurator werden die erforderlichen Einbaumaße automatisch anhand Ihrer Auswahl ermittelt. Dabei werden Nennweite, Einbauart und Betätigung berücksichtigt.
Zusätzlich erhalten Sie einen Hinweis, wenn die eingegebene Einbautiefe konstruktiv nicht ausreicht.

Zum Schieber-Konfigurator

Passende Planungszeichnung finden

Mit unserem Schieber-Konfigurator finden Sie in wenigen Schritten die passende Standardausführung und gelangen direkt zur entsprechenden Planungszeichnung. Alternativ können Sie alle Standardausführungen auch direkt auf unserer Seite Planungszeichnungen auswählen und herunterladen.
Zu den Planungszeichnungen

Individuelle Einbausituationen

Die angegebenen Maße beziehen sich auf unsere Standardausführungen. Sollte Ihr Projekt davon abweichen, unterstützen wir Sie gerne bei der technischen Auslegung. Häufig reichen bereits eine Skizze, ein Foto oder eine vorhandene Bauwerkszeichnung aus, damit wir kurzfristig eine passende Lösung ausarbeiten können.

Jetzt Angebot anfragen

Sie können uns vorhandene Projektunterlagen, Skizzen oder Bauwerkszeichnungen zusenden.

Alternativ erstellen Sie die technische Spezifikation bequem mit unserem Schieber-Konfigurator und senden uns diese zusammen mit der passenden Planungszeichnung zu.
Auf dieser Grundlage erstellen wir kurzfristig ein technisches Angebot und bei Bedarf eine projektspezifische Einbauzeichnung.
