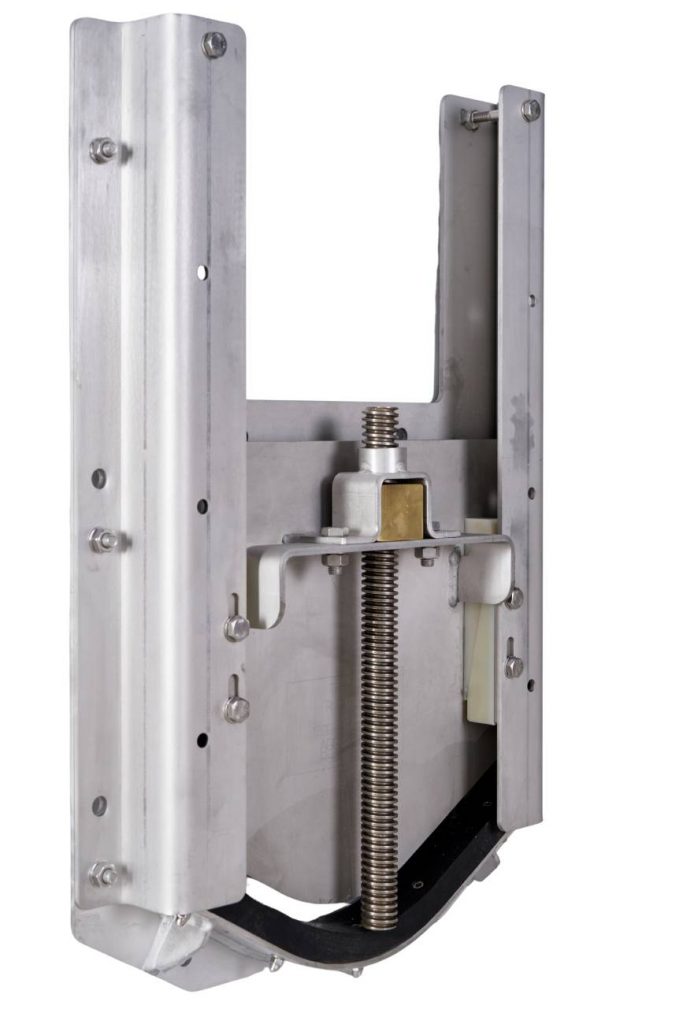

Gewindeschieber aus Edelstahl
Unsere Gewindeschieber aus Edelstahl werden in Kläranlagen, Pumpwerken, Regenüberlaufbecken und anderen Bauwerken der Wasser- und Abwassertechnik eingesetzt. Sie sind für den jahrzehntelangen Einsatz ausgelegt.
Durch das modulare TESACO-System lassen sich Einbauart, Betätigung und Zubehör an die jeweilige Einbausituation anpassen. Standardgrößen halten wir in den Werkstoffen 1.4301 und 1.4571 auf Lager und können diese häufig innerhalb einer Woche versenden.
- So funktioniert es

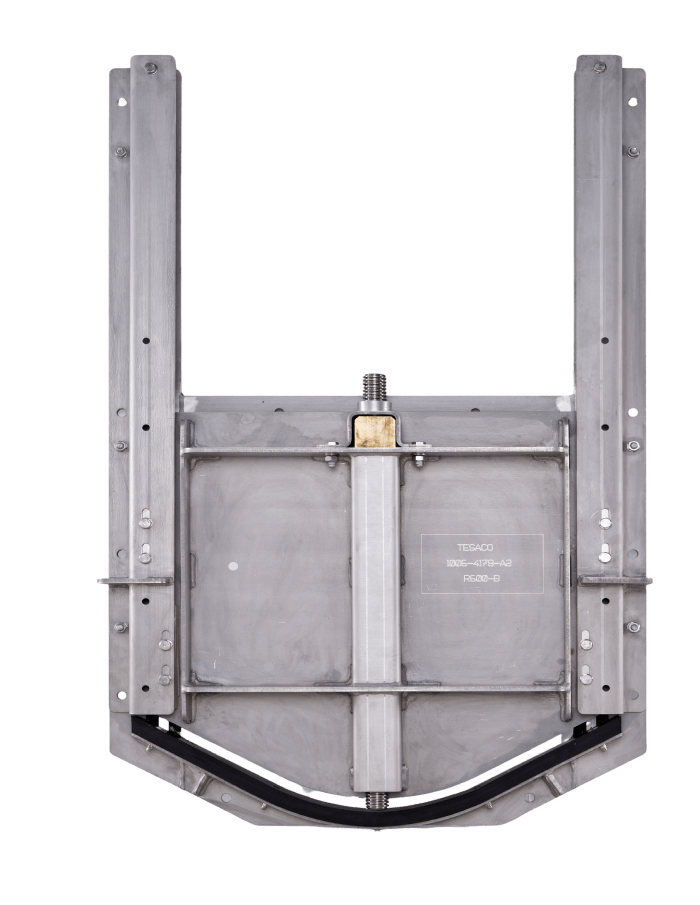

Funktionsweise eines Gewindeschiebers
Ein Gewindeschieber dient zum vollständigen Absperren von Wasser in Bauwerken der Wasser- und Abwassertechnik. Die Schieberplatte wird über eine Spindel geöffnet oder geschlossen und dichtet die Öffnung über eine umlaufende EPDM-Doppellippendichtung ab.
Einstellbare Schließkeile regulieren den Anpressdruck der Schieberplatte auf die Dichtung. Dadurch kann der Anpressdruck umlaufend angepasst und bei Bedarf jederzeit nachgestellt werden.
Digitale Planungshilfen
Für Planung und Produktauswahl stehen Ihnen folgende Werkzeuge zur Verfügung:
Schieber-Konfigurator
Produktausführung konfigurieren, Positionstext erstellen und passende Planungszeichnung aufrufen.
Planungszeichnungen
Ausfüllbare PDF-Planungszeichnungen mit den wichtigsten technischen Informationen und Auswahlmöglichkeiten. Direkt am Bildschirm ausfüllen und als Grundlage für Planung, Angebot oder Bestellung verwenden.
Einbaumaße
CAD-Zeichnungen
Standardzeichnungen im DWG- und DXF-Format zur Übernahme in Planungs- und Konstruktionsunterlagen.
Leistungsmerkmale
- Ausführung nach DIN 19569-4: Gewindeschieber für die Wasser- und Abwassertechnik nach DIN 19569-4.
- Edelstahl 1.4301 oder 1.4571: Weitere Werkstoffe wie 1.4404 auf Anfrage möglich.
- Druckbeständigkeit bis 6 mWS: Standardmäßig ausgelegt für 6 m Wassersäule auf Vorder- und Rückseite. Höhere Druckbelastungen sind auf Anfrage möglich.
- Bündige Sohlausbildung: Die Sohldichtung ist bündig in die Gerinnesohle integriert. Dadurch entstehen keine störenden Absätze oder Kanten, an denen sich Ablagerungen festsetzen können.
- Austauschbare EPDM-Dichtungen: Die Dichtungen sind verschraubt und können auch im eingebauten Zustand ausgetauscht werden. Ein Ausbau des Schiebers ist hierfür nicht erforderlich.
- Beliebige Abmessungen und Geometrien: Gewindeschieber sind für runde und eckige Öffnungen sowie projektspezifische Sonderformen lieferbar. Abmessungen, Sohlausbildung und Geometrie werden an die jeweilige Einbausituation angepasst.
- Hohe Dichtheit: Die EPDM-Doppellippendichtung gewährleistet eine sehr geringe Leckage und unterschreitet die Anforderungen der DIN 19569-4 deutlich.
- Absenkschieber für geringe Einbautiefen: Neben der Standardausführung sind auch nach unten öffnende Absenkschieber für geringe Bauwerkstiefen und spezielle Einbausituationen möglich.
Betätigungen
Je nach Einbausituation und Bedienkonzept stehen unsere Gewindeschieber mit unterschiedlichen Betätigungen zur Verfügung. Von der einfachen manuellen Bedienung bis zum automatisierten Betrieb mit Elektroantrieb kann die Ausführung an die jeweiligen Projektanforderungen angepasst werden.
- T-Schlüssel / Vierkantschoner
- Antriebsständer mit Handrad
- Antriebsständer mit Kegelradgetriebe und Handrad
- Überflur-Antriebsständer mit Elektroantrieb
- Unterflur-Wandantrieb mit Elektroantrieb
Weitere Informationen zu den einzelnen Ausführungen und Anwendungsbereichen finden Sie auf der Seite Betätigungen.
Einbauarten
TESACO-Gewindeschieber werden überwiegend an geraden Betonwänden oder in Rundschächten eingesetzt. Für beide Einbausituationen stehen standardisierte Lösungen zur Verfügung.
Bei Rundschächten kommt in der Regel ein passender Schachtadapter zum Einsatz. Schieber und Schachtadapter werden bereits im Werk vormontiert und abgedichtet geliefert, wodurch sich der Montageaufwand vor Ort deutlich reduziert.
Darüber hinaus sind auch weitere Ausführungen, beispielsweise für Flanschanschlüsse oder projektspezifische Einbausituationen, möglich.
Weitere Informationen zu den einzelnen Einbauarten finden Sie auf der Seite Einbauarten.
Warum TESACO?
Schnelle technische Bearbeitung
Technische Klärungen, Einbauzeichnungen, Angebote und Auftragsbestätigungen erhalten Sie in der Regel noch am selben Arbeitstag.
Umfangreiches Lagerprogramm
Gewindeschieber von DN100 bis DN1000 halten wir in den Werkstoffen 1.4301 und 1.4571 auf Lager. Viele Standardgrößen können dadurch innerhalb einer Woche versendet werden.
Technische Unterstützung bereits in der Planungsphase
Wir unterstützen bei der technischen Klärung und der Erstellung projektspezifischer Einbauzeichnungen. Unsere digitalen Planungshilfen erleichtern die Produktauswahl bereits in einer frühen Planungsphase.
Direkte Ansprechpartner
Während der Arbeitszeiten erreichen Sie in der Regel sofort einen kompetenten Ansprechpartner, der Ihr Projekt versteht und die meisten Fragen unmittelbar beantworten kann. Technische Klärungen und Entscheidungen erfolgen ohne lange Abstimmungswege.
Schnelle Lösungen für Sonderprojekte
Bereits auf Basis weniger Informationen entwickeln wir kurzfristig passende Vorschläge, Einbauzeichnungen und Angebote für projektspezifische Anforderungen.
