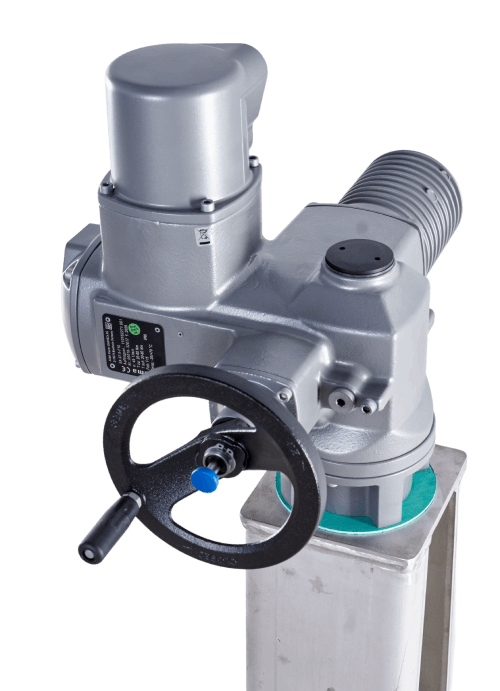

Elektrische Schieberantriebe
Elektrische Schieberantriebe ermöglichen die komfortable und zuverlässige Fernbetätigung von Gewindeschiebern. Sie kommen überall dort zum Einsatz, wo Absperrorgane automatisiert, regelmäßig betätigt oder in eine Leittechnik eingebunden werden sollen. TESACO liefert komplett abgestimmte Lösungen aus Gewindeschieber, Antrieb und Zubehör – individuell auf die jeweilige Anwendung ausgelegt.
Technische Daten im Überblick
| Merkmal | Ausführung |
|---|---|
| Antriebsart | Elektrischer Drehantrieb |
| Einsatzbereich | Gewindeschieber und Absperrorgane |
| Betriebsart | Auf-/Zu-Betrieb oder Regelbetrieb |
| Standard-Stellgeschwindigkeit | 45 Umdrehungen pro Hub |
| Stellzeit | Individuell anpassbar |
| Drehmoment | Individuell auf den Gewindeschieber ausgelegt |
| Versorgungsspannung | Standard: 400 V / 50 Hz Drehstrom |
| Weitere Spannungen | 230 V AC, 24 V AC, 24 V DC sowie weitere Spannungen und Frequenzen auf Anfrage |
| Schutzart | Bis IP68 |
| Endlagen | Weg- oder Drehmomentabschaltung |
| Motorschutz | Integrierter Thermoschutz |
| Handnotbetätigung | Serienmäßig |
| Montage | Überflur oder Unterflur |
| Ortssteuerstelle | AM oder AC |
| Kommunikation | Digitale Signale, Profibus DP, Profinet, Modbus RTU, Modbus TCP/IP, Foundation Fieldbus, HART (je nach Ausführung) |
Vorteile der elektrischen Schieberantriebe von TESACO
- Komplett abgestimmtes System aus Schieber und Antrieb
- Individuelle Auslegung von Drehmoment und Stellzeit
- Für nahezu alle Schiebergrößen und Einbausituationen geeignet
- Einbindung in bestehende Leittechnik möglich
- Wartungsarme und langlebige Komponenten
- Manuelle Notbetätigung serienmäßig
- Technische Beratung von der Planung bis zur Inbetriebnahme
- Definition
Übersicht der Betätigungsarten
Neben elektrischen Schieberantrieben bietet TESACO weitere Betätigungsarten für unterschiedliche Anwendungen:
- Vierkantbetätigung
- Handrad
- Kegelradgetriebe
- Stirnradgetriebe
- Handzug
- Sonderantriebe
Eine Übersicht aller Varianten finden Sie unter Betätigungen.
Individuelle Auslegung
Jeder elektrische Schieberantrieb wird passend zum jeweiligen Gewindeschieber ausgelegt. Neben dem erforderlichen Drehmoment wird insbesondere die gewünschte Stellzeit berücksichtigt.
Die Stellzeit ergibt sich aus dem Zusammenspiel von Antriebsdrehzahl, Getriebeübersetzung und Spindelsteigung des Gewindeschiebers. Je nach Anwendung können dadurch schnelle Schließzeiten oder bewusst langsamere Bewegungen realisiert werden, beispielsweise um Druckstöße im Rohrnetz zu vermeiden oder einen kontrollierten Regelbetrieb zu ermöglichen.
Standardmäßig liefern wir unsere elektrischen Gewindeschieber mit einer Stellgeschwindigkeit von 45 Umdrehungen pro Hub. Auf Wunsch können selbstverständlich auch andere Drehzahlen, Getriebeübersetzungen und Stellzeiten realisiert werden.
Auch die elektrische Ausführung wird individuell an die vorhandene Infrastruktur angepasst. Neben der Standardausführung mit 400 V / 50 Hz Drehstrom sind unter anderem 230 V AC, 24 V AC, 24 V DC sowie weitere Spannungen, Frequenzen, Motoren und Steuerungskonzepte möglich.
Einbauvarianten und Steuerung
Elektrische Schieberantriebe können je nach Einbausituation unterschiedlich ausgeführt werden.
Überflurmontage
- Direkt auf dem Gewindeschieber
- Vor der Bauwerkswand
- Auf der Bauwerksdecke über Spindelverlängerung
Überflurmontage
Wenn oberhalb des Bauwerks kein Platz für einen Antrieb vorhanden ist oder die Oberfläche frei bleiben soll, kann der Antrieb auch unterflur in einem Schacht montiert werden.
Die Steuerung kann direkt im Antrieb integriert oder als abgesetzte Ortssteuerstelle ausgeführt werden. Dabei befindet sich die Bedieneinheit räumlich getrennt vom Antrieb und wird über ein Verbindungskabel angeschlossen. Dies erleichtert die Bedienung und verbessert die Zugänglichkeit, beispielsweise wenn der Antrieb in einem Schacht oder an einer schwer erreichbaren Stelle montiert ist.
Für die Ortssteuerstelle stehen unterschiedliche Ausführungen zur Verfügung:
- AM – Kompakte Standard-Ortssteuerstelle mit den wichtigsten Bedien- und Meldefunktionen.
- AC (AUMATIC) – Komfortausführung mit Display, erweiterten Diagnosefunktionen, Parametrierung direkt am Gerät, Bluetooth-Schnittstelle sowie umfangreichen Kommunikations- und Feldbusoptionen.
Je nach Projektanforderung liefern wir vom einfachen Auf-/Zu-Antrieb bis zur vollständig in die Prozessleittechnik integrierten Automatisierungslösung.
Kommunikation und Leittechnik
Elektrische Schieberantriebe lassen sich problemlos in bestehende Automatisierungs- und Prozessleitsysteme integrieren.
Je nach Anforderung sind unter anderem folgende Schnittstellen möglich:
- Digitale Ein- und Ausgänge für einfache Auf-/Zu-Steuerungen
- Profibus DP für klassische SPS-Systeme
- Profinet für Ethernet-basierte Automatisierung
- Modbus RTU und Modbus TCP/IP für Industrie- und Gebäudeautomation
- Foundation Fieldbus für Prozessanlagen
- HART zur Parametrierung und Diagnose
Zusätzlich können Stellungsmeldungen, Sammelstörungen, Drehmomentmeldungen sowie weitere Betriebszustände an die Leittechnik übertragen werden.
Einsatzgebiete
Regenüberlauf- und Regenrückhaltebecken
Wasserwerken
Hochwasserschutzanlagen
Industrieanlagen
Automatisierte Prozessanlagen
Anlagen mit Fernüberwachung oder Leittechnik
